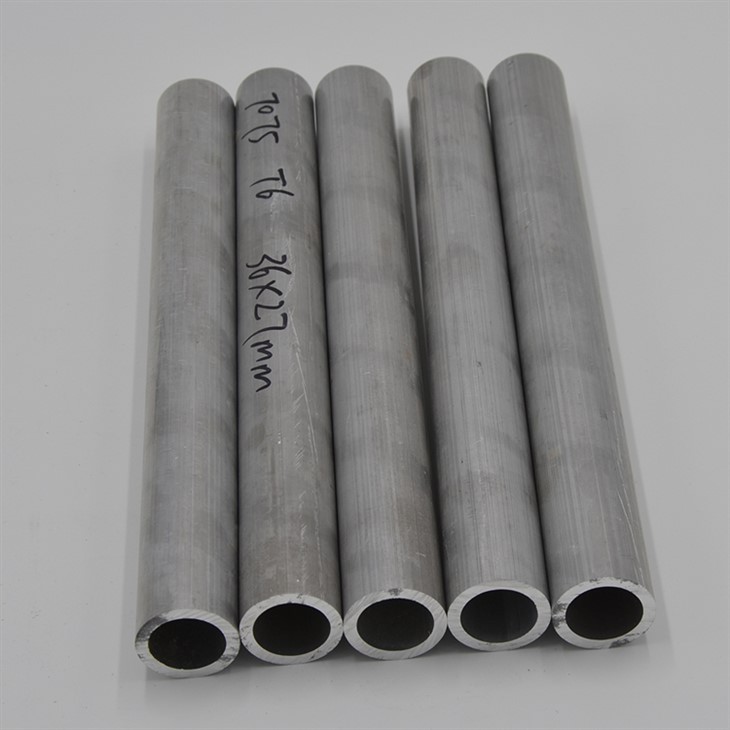

1 (2)

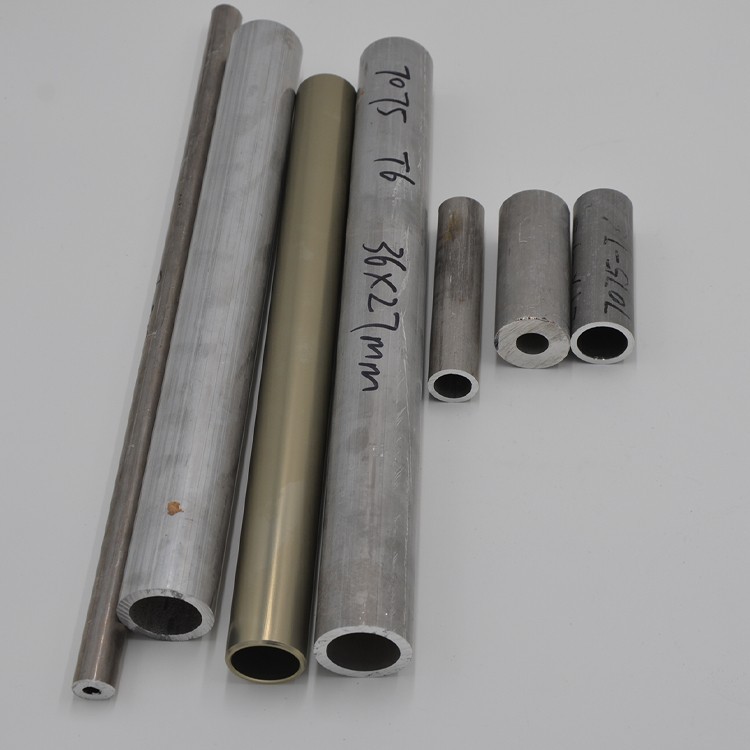

1 (3)
1/2
<< /span>
>

5052 Aluminijasta cev

5052 Extrudied Aluminium brezšivna cev je odlična izbira za številne industrijske aplikacije . Narejena je iz kakovostne aluminijeve zlitine in ima odlično korozijsko odpornost, zaradi česar je zelo primeren za uporabo v težkih okoljih .

1. sestava materiala in standardi



V skladu s standardi ASTM B210, AMS 4005 in EN 573-3, 5052 Aluminijasta cev ima sestavo zlitine z magnezijem, optimizirano za morske in industrijske aplikacije:

Primarni elementi:

Magnezij (mg): 2.2-2.8% (povečuje moč in korozijsko odpornost)

Chromium (CR): 0.15-0.35% (izboljšuje upornost korozije stresa)

Osnovni material:

Aluminij (AL): večji ali enak 96,8% (ravnovesje)

Omejitve nečistoče:

Železo (Fe): manj kot 0,40%

Silicij (SI): manj kot 0,25%

Baker (Cu): manj kot 0,10%

Mangan (MN): manj kot 0,10%

Cink (Zn): manj kot 0,10%

Zlitina je dobavljena v napetih temperaturah, vključno s H32 (¼ trdo), H34 (½ trdega) in H38 (v celoti trdo) na specifikacije ASTM B210 . Preverjanje tretjih proizvajal



2. zmogljivost moči



5052 prikazuje vrhunska razmerja med duktilnostjo in trdnostjo, ki so idealna za tlačne žile in strukturne oblike:

Lastnina

H32 temperament

H34 temperament

H38 temperament

Preskusni standard

Natezna trdnost (RM)

195-240 MPA

230-275 MPA

270-305 MPA

ASTM E8

Moč donosa (RP0.2)

160-195 MPA

195-230 MPA

250-285 MPA

ASTM E8

Raztezanje ob odmoru (%)

12-18%

8-12%

5-8%

ASTM E8

Strižna moč

125 MPA

145 MPA

170 MPA

ASTM B769

Porušen tlak (OD20 × WT2mm)

18,5 MPa

23.1 MPA

28,7 MPA

ASTM B641

Vzdržljivost utrujenosti (10 ⁷ cikli)

100 MPa

115 MPA

130 MPa

ISO 1099

Udarna žilavost (20 stopinj)

27 J

22 J

15 J

ASTM E23

Retains >95% trdnost pri -40 stopnji in prikazuje dosledno trdnost tlačnega donosa znotraj 2% nateznih vrednosti .



3. toplotna obdelava in obdelava



Kot zlitina, ki jo ni mogoče zdraviti, se mehanske lastnosti dosežejo z utrjevanjem napetosti:

Hladen delovni postopek

Vroče valjanje: Začetno zmanjšanje pri 400-450 stopnji do 12 mm debeline

Hladna risba: 15-25% Zmanjšanje območja na prehod

H32: 8-15% Skupno zmanjšanje

H34: 16-24% Skupno zmanjšanje

H38: 25-30% Skupno zmanjšanje

Stabilizacija: 150 stopinj za 60 minut za lajšanje preostalih napetosti

Posledična mikrostruktura

Velikost zrn: ASTM 7-10 (5-15} μm podolgovata zrna)

Gostota dislokacije: 10⁹/cm² (H32) do 10¹⁰/cm² (H38)

Koeficient teksture:<0.7 for deep drawing applications

Prag rekristalizacije: 260-280 stopnja

Post-oblikovanje žarjenja je dovoljeno za 345 stopinj za olajšanje stresa brez degradacije lastnosti .



4. Dimenzije in prilagoditev



Izdelani v standardi pomorskega inženiringa z izboljšanimi dodatki za korozijo:

Parameter

Standardni razpon

Natančna toleranca

Možnosti po meri

Zunanji premer

{} mm

± 0,1% OD

Ovalni/pravokotni profili

Debelina stene

0.5-12 mm

+10%/-5% wt

Spremenljivi stenski odseki

Dolžina

1-12 m

+3 mm/-0 mm

Zavita dolžine 30m+

Naravnost

-

1mm/m max .

± 0,3 mm/m

Ovalnost

-

Manj kot 1,0% TIR

Manj kot ali enak 0,3%

Polmer upogiba (min)

1,5 × OD

±5%

Tesen polmer: 0,75 × OD

Zmogljivosti za izdelavo:

CNC Rotary Resking upogib (do 180 stopinj)

Hidroformiranje za zapletene prereze

Razširjeni konci za povezovanje cevi do cevi

Valjanje niti na Asme B 1.20.1



5. Lastnosti korozijskega upora



Ocene okoljskih uspešnosti

Okolje

Ocena ISO 9223

Korozijska hitrost (μm/yr)

Priporočilo za zaščito

Morsko na morju

RC5 (odlično)

<5 μm/yr

MIL-PRF -85582 morski plašč

Kemični proces

RC4 (dobro)

8-20 μm/yr

PVDF obloga

Obalno vzdušje

RC4 (dobro)

5-15 μm/yr

Anodizirajte tip IIB

Odstranjevanje izpostavljenosti soli

RC4 (dobro)

10-25 μm/yr

Keramično-epoksi prevleka



Zaščitni sistemi:

Anodizacija:

Vnesite IIB (trdi plašč): 25-75 μm debelina

Kromna kislina (tip I): 5-8 μm za tanke stene

Premazi:

Fluoropolimer sistemi (PVDF): 30-50} μm dft (30- letno garancijo)

Epoksije, spremenjene s keramiki: 200 μm DFT

Aluminij s toplotnim razpršilom (TSA): 150 μm lok sprani sloj

Galvanska izolacija: Dielektrični sindikati za različne kovinske povezave



6. Značilnosti obdelovalnosti



Parametri optimizacije

Delovanje

Orodjarski material

Hitrost (m/min)

Vir (mm/rev)

Opombe

Obračanje

Karbid K01

300-500

0.20-0.40

Pozitivne geometrije grablje

Rezkanje

Karbid K10

400-600

0.10-0.20

6- Prednostni končni mlini.

Vrtanje

Kositer prevlečen

70-100

0.05-0.12

118 -stopinjski kot točka

Tepanje

HSS-Co8

15-25

Igrišče ujemalo

85% globine niti



Meritve uspešnosti:

Indeks obdelovalnosti: 80% (izhodišče: 2011- t 3=100%)

Površinska hrapavost: RA 0,4 μm dosegljiva

Vgrajena odpornost na rob: razred 3 (ISO 3685)

Oblikovanje čipov: neprekinjeni čipi, ki zahtevajo odklopnike

Priporočilo hladilne tekočine: 7-10% koncentracija emulzije



7. metode valilnosti in spajanja



Izjemna vanjnost fuzije
GTAW in GMAW odobrena po postopkih AWS D1.2:

Varjenje plinskega volframa (GTAW)

Žica za polnjenje: ER5356 (Almg5cr) ali ER5556

Zaščitni plin: ar +25-30% on mešanico

Vnos toplote:<1.2 kJ/mm

Prenos temp:<100°C

Pridružitev cevi do cevi

Orbitalno varjenje:

Hitrost vrtenja: 4-10 RPM

Trenutna pulzacija: 150Hz s 40% ozadja

Braziranje:

Aluminijevo-siliconsko polnilo: Baisi -4 (4047 zlitina)

Temperatura bakle: 590-620 stopnja

Mehanske povezave:

Okovje Swagelok: do 400 barvskega tlaka

Victaulic žlebne sklopke: razpon velikosti 15-300 mm



8. fizične lastnosti



Lastnina

Vrednost

Preskusni standard

Gostota

2,68 g/cm³

ASTM B311

Toplotna prevodnost (25 stopinj)

138 W/m·K

ASTM E1461

Cte (20-100 stopinja)

23,8 μm/m · stopinja

ASTM E228

Električna upornost

47 nΩ·m

ASTM B193

Modul elastičnosti

70,3 GPA

ASTM E111

Magnetna prepustnost

1.02 μH/m

ASTM A342

Zvočna hitrost

5150 m/s

ASTM E494

Emisivnost (100 stopinj)

0,10 (polirano)

ASTM C835

Odbojnost (vidna)

75-85%

ASTM E903



9. Standardi kakovosti površine



Brezšivna (ASTM B210) ali varjena (ASTM B491)

Površinske zaključke:

Mill zaključek: ra 0.5-1.5 μm

Gladko zaključek: RA 0.2-0.5 μm (za sanitarne aplikacije)

Zrcalni lak: ra<0.025μm achievable

Klasifikacija napak (en 10246-14):

Praske: manj kot ali enaka globina 0,03 mm

Linije: manj kot ali enake 0,1% OD

Velikost vključitve: manj kot ali enaka 0,2 mm

Brez vidnega šiva na varjenih ceveh

Čistilni protokoli:

Elektropoliranje na ASTM B912

Razmaščevanje AMS 2658 razred D



10. potrdila in testiranje



Nedestruktivno testiranje

Eddy tok: ASTM E309 z 0,25 mm občutljivostjo

Hidrostatični: 1,5 × oblikovalni tlak 60 sekund

Testiranje puščanja helija:<10⁻⁶ mbar·L/s sensitivity

Merjenje ultrazvočne stene: ločljivost ± 0,01 mm

Materialna potrdila

NORSOK M650 je odobren za na morju

PED 2014/68/EU Priloga I Skladnost

FDA CFR 21.177.1500 za stik s hrano

AD {{0}}} Merkblatt HP0, odobreno za tlačna posoda

Lloydov potrdilo o odobritvi tipa registra

Morske aplikacije: Penetracije trupa, ograje, jamborice, toplotni izmenjevalniki, gorivne linije in sestavne dele razsoljevanja, kjer je korozijska upornost morske vode najpomembnejši .

Embalaža: VCI penaste pokrovčke + snopi za krčenje, leseni zaboji s polietilensko vlažno pregrado . Standardni čas: 4 tedne za založene velikosti .
