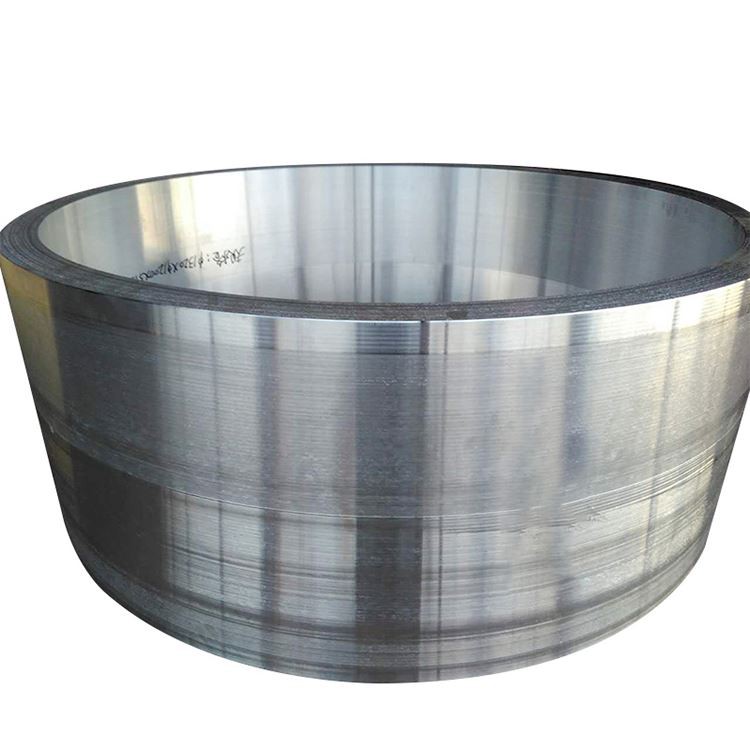

Kovani obročki z aluminijskimi zlitinami velikega premera

Kovani obroči z aluminijskim zlitinom velikega premera so nepogrešljive visokozmogljive strukturne komponente v sodobni industriji, ki se pogosto uporabljajo na poljih, ki zahtevajo stroge zahteve za moč, žilavost, zanesljivost, dimenzijsko stabilnost in lahke, ki so ti tipično narejene iz različnih stopenj, ki so izstopili iz različnih ocen aluminskih zlitin, ki so izstopili iz različnih razredov aluminskih zlitin, ki so iz aluminskih zlitin, ki so iz aluminskih zlitin, ki so iz aluminskih zlitin, narejene iz različnih razredov aluminskih zlitin, ki so izstopili iz stotin iz aluminskih zlitin, ki so izstopili iz različnih ocen aluminskih zlitin, ki so izstopili iz različnih razredov aluminskih zlitin. Metrov in ustrezno povečana debelina in višina sten . kovanje daje vrhunske mehanske lastnosti, zelo gosto notranjo strukturo in optimizirano pretok zrn vzdolž oboda obroča, kar omogoča odlične zmogljivosti v ekstremnih delovnih pogojih .

Skupne ocene aluminijeve zlitine:

Serija visoke moči (E . g ., 2024, 7075, 7050): V glavnem se uporablja v vesoljskem, vojaškem in drugim poljim z ekstremnim razmerjem med močjo in težo .

Korozijsko odporne/varjene serije (E . g ., 5052, 5083, 5A06): Široko uporabljena v pomorskem inženiringu, kriogenih rezervoarjih za shranjevanje, tlačnih posod in drugih območjih, ki zahtevajo visoko korozijsko upornost, varljivost in kriogeno žilavost .

Splošna strukturna serija (E . g ., 6061, 6082): Primerno za splošne inženirske konstrukcije, uravnoteževanje trdnosti, obdelovalnosti in stroškov .

Proces premium kovanja za obroče velikega premera: Proizvodnja aluminijevih zlitin velikega premera kovanih obročev je tehnološko intenziven postopek in zamikanje opreme, s posebnim poudarkom na notranji kakovosti in mikrostrukturni enotnosti:

Priprava taline in ingota:

Izbrani so primarni aluminijasti in legirni elementi visoke čistosti .

Napredne tehnologije taljenja, rafiniranja, filtriranja in razdelitve (E . g ., snif, razdelitev vakuuma, elektromagnetno mešanje) so uporabljene za zagotovitev čiščenja taline, ki je zelo visoka, zmanjšala vključitve in vsebine plina .

Veliki sistemi za vlivanje z neposrednim hlačam (DC) se uporabljajo za proizvodnjo ingotov velikega premera s stabilnimi dimenzijami in enakomerno notranjo strukturo, pri čemer izpolnjujejo zahteve za kasnejše kovanje v velikem obsegu .

Zdravljenje s homogenizacijo ingota:

Veliki ingoti so podvrženi dolgotrajni (običajno več deset ur), večstopenjska homogenizacija, ki se žari, da odpravi makrosegregacijo, zagotovi večjo enakomerno porazdelitev legiranih elementov in izboljšuje duktilnost ingot, pripravite jih za kasnejše obsežne kovanje .

Priprava in pregled gredic:

Ingot površinsko kondicioniranje (lasišče ali rezkanje) za odstranjevanje površinskih napak .

Strog 100% ultrazvočni pregled se izvede, da se ingot ne vsebuje nobenih notranjih napak, ki bi lahko vplivale

Predgrevanje: INGOT ali PRENCORM se enakomerno segreje na natančno temperaturno območje kovanja, da se zagotovi optimalna duktilnost in enakomerno deformacijo med oblikovanjem .

Zaporedje kovanja:

Razburjenje in predhodno kovanje: INGOT je podvržen večsmernim, večkratnim motečim in risanjem na velikih hidravličnih stiskalnicah, da razbije strukturo, ki je vgrajen, odpravila velika zrna in tvorita primerno obliko predoblike (e . g ., disk ali pancake) .

Piercing: Osrednja luknja se na tisku oblikuje s prebijanjem ali s širitvijo materiala čez mandrel in ustvarja predhodno strukturo obroča .

Obroč za valjanje: To je ključnega pomena za oblikovanje obročev z velikim premerom . na velikih navpičnih ali vodoravnih obročnih valjah, neprekinjeno radialno in osjo stiskanje uporabimo na predoblikovanje obroča z glavnim zvitkom in mandrelom, ki nenehno povečuje debelino obroča, ki je debelo z vrhom, ki je zelo plastična plastična pretok {{1} obroč {{1} obroč. Obseg, znatno izboljšuje obodne mehanske lastnosti in nadaljnje izboljšanje gostote materiala .

Die Forging Finish (neobvezno): Za prstane z bolj zapletenimi oblikami ali izjemno dimenzijsko natančnostjo lahko končno oblikovanje izvedemo na velikih stiskalnicah za kovanje matrice, da dobimo natančne geometrijske dimenzije in dobro površinsko obdelavo .

Toplotno obdelavo:

Depending on the alloy grade and final performance requirements, solution treatment, quenching, and aging treatment (for heat-treatable alloys) or stabilization treatment (for non-heat-treatable alloys) are performed. Heat treatment processes are crucial for the microstructural uniformity and stress control of large diameter rings, possibly requiring special cooling media and quenching methods to ensure uniform cooling and reduce residual Stres .

Zaključek in pregled:

Deburring, ravnanje, dimenzijski pregled, preverjanje kakovosti površine itd. .

Končno se izvede celovito nedestruktivno testiranje (E . g ., ultrazvočni, penerantni, vrtinčni tok), da se zagotovi notranja in površinska kakovost izdelka v celoti v skladu s standardi in zahtevami kupcev .

Mehanske lastnosti aluminijevih zlitin velikega premera so odvisne od izbrane stopnje zlitine, temperature toplote in optimizacije postopka kovanja . Na splošno ponarejene prstane ponujajo naslednje prednosti:

Tipičen razpon zmogljivosti (odvisno od zlitine in temperamenta):

Končna natezna trdnost: 170 MPA - 600 MPA

Moč donosa (0,2%): 60 MPa - 550 MPA

Razteg: 7% - 28%

Trdota: 40 Hb - 180 Hb

Moč utrujenosti: 70 MPA - 200 MPA

Zlobana žilavost (K1C): 20 MPA√M - 45 MPA√M

Mikrostruktura kovanih obročev z aluminijastimi zlitinami velikega premera je temeljna garancija njihovih odličnih makroskopskih lastnosti:

Ključne mikrostrukturne značilnosti:

Struktura zrn in pretok zrn:

Po kovancu, zlasti kotanju obročev, so groba zrna z zrni zlomljena in preusmerjena, ki tvorijo fina, enakovna rekristalizirana zrna in/ali podolgovata ne-recistalizirana zrna, poravnana z glavno smerjo deformacije .

Pretok zrn je edinstvena značilnost odkupov, ki se nanaša na vlaknasta struktura, ki jo tvorijo notranja kovinska zrna med plastično deformacijo vzdolž smeri obrisa in napetosti . v kovalnih obročeh velikega premera, pretok zrn je enakomerno porazdeljen vzdolž obroča, kar zagotavlja odlično obodno moč, odpornost na žilast in hudomušnost .

Razpršeni, ki nastanejo z legirnimi elementi (E . g ., al₃zr, almncr), učinkovito zavirajo rast in rekristalizacijo zrn, ohranjajo izpopolnjevanje zrnja .

Odprava visoke gostote in pomanjkljivosti:

Neizmerni pritisk, uporabljen med postopkom kovanja, popolnoma zapre notranje napake, kot so poroznost, krčenje votlin in žepi plinov, ki se lahko pojavijo med vlivanjem, kar bistveno izboljša gostoto materiala .

Zmanjšuje nekovinske vključitve in makrosegregacijo, kar vodi do bolj enakomerne mikrostrukture .

Krepitev fazne porazdelitve:

Natančen nadzor nad postopki toplotne obdelave zagotavlja enakomerne in drobne padavine in porazdelitev krepitvenih faz (e . g ., mg₂al₃ v seriji 5xxx, ali al₂cumg, mgzn₂ v 2xxx/7xx seriji) znotraj zrn in v zrnih mejah, v zrnih mejah in v zrnih mejah, v zrnih mejnih mejah, v zrnih mejnih mejah, v zrnih mejnih mejah, v zrnih mejnih mejah, v zrnih mejnih mejah.

Morfologija in porazdelitev oborine na mejah zrn sta tudi strogo nadzorovana za optimizacijo upornosti korozije stresa .

Razpon velikosti aluminijevih zlitin velikega premera kovanih obročev je zelo širok in ga je mogoče izdelati v skladu s posebnimi zahtevami .

Sposobnost prilagajanja:

Kovani obroči po meri z različnimi velikostmi, obliki (e . g ., nekrožne, stožčaste), zahteve za toleranco

Običajno se ponuja v grobih obdelanih ali končnih obdelanih pogojih, da se zmanjša stroške in čas obdelave kupca .

5. Oznake temperature in toplotne možnosti

Kovane obroče z zlitino velikega premera se lahko dostavite v različnih temperjih toplote, odvisno od njihovega tipa zlitine in končnih zahtev za uporabo .

Navodila za izbiro temperamenta:

Zahteve glede moči: 7xxx Series T6 TEMPER ponuja najvišjo moč, vendar je treba upoštevati njegovo občutljivost SCC .

Korozijska odpornost: 5xxx serije (H116/H321) in 7xxx Series T73/T74 Tempers so najboljša izbira .

Vanj: Zlitine serije 5xxx in 6xxx imajo odlično valilnost . Običajno fuzijsko varjenje običajno ni priporočljivo za serijo 2xxx in 7xxx .

Storitveno okolje: Specifične zahteve za morska okolja, kriogena okolja, tlačna posoda itd. .

Obdelava aluminijevih zlitin velikega premera ponavadi zahtevajo velike obdelovalne stroje in specializirane strategije obdelave .

Navodila za proizvodnjo:

Obdelovalnost: Aluminijeve zlitine imajo na splošno dobro obdelovalnost, vendar sta lepljivost in zavijanje čipov pogosta vprašanja . ostra orodja z velikimi koti grablje, visoki koti vijačnic, v kombinaciji z učinkovitimi hladilnimi mazivi in dobrimi sistemi evakuacije čipov, so potrebni .

Preostalo obvladovanje stresa: Odsiljevanje velike velikosti so nagnjene k pomembnim preostalim napetosti med gašenjem in obdelavo, kar lahko privede do popačenja . metode olajšanja napetosti, kot so raztezanje (TXX51), stiskanje ali vibracijsko reliefno relištvo .

Površinsko obdelavo: Zdravljenje z anodiranjem, barvanjem ali pretvorbo je mogoče uporabiti, odvisno od storitvenega okolja in estetskih zahtev .

Korozijska odpornost aluminijevih zlitin velikega premera kovanih obročev je ključna prednost za njihovo uporabo v težkih okoljih .

Zaščitni sistemi:

Izbira zlitine in temperamenta: Izberite stopnje zlitine in temperje za čiščenje toplote z inherentno vrhunsko korozijsko upornostjo (E . g ., 5xxx serije H116/H321 ali 7xxx serije T73/T74) .

Površinsko obdelavo:

Anodizacija: Najpogostejša metoda zaščite, ki tvori trdi, gost oksidni film, ki povečuje korozijo in odpornost na obrabo .

Kemične pretvorbene prevleke: Služi kot odlični prajmerji za barvo ali lepilo in zagotavljajo osnovno zaščito .

Sistemi za barvanje/prevleko: Visokozmogljivi epoksidni primeri in zgornji plašči iz poliuretana zagotavljajo dolgoročno zaščito v morskih in industrijskih okoljih .

Oblikovanje: Izogibajte se območjem zaprtja vode in korozije vrzeli; Uporabite galvansko izolacijo, ko je v stiku z različnimi kovinami .

Oblikovanje:

Lahka: Nizka gostota aluminijevih zlitin omogoča, da obroči velikega premera dosežejo znatno zmanjšanje teže, kar ponuja znatne gospodarske in uspešnosti v vesoljskem, železniškem prometu in morskih aplikacijah .

Območje obratovanja: Mora biti določeno na podlagi tipa zlitine in aplikacijskega okolja, pri čemer se izogibajte dolgoročnim servisom pri visokih temperaturah, ki lahko privedejo do degradacije uspešnosti .

Moč in togost: Z razumnim načrtovanjem in izbiro zlitin zagotovite zadostno togost, da preprečite pretirano deformacijo, medtem ko izpolnjujejo zahteve glede trdnosti .

Prilagodljivost okolja: Upoštevajte dejavnike, kot so jedkost, temperaturni razpon, vibracije in udarne obremenitve delovnega okolja .

Nadzor kakovosti za aluminijeve zlitine velikega premera je izjemno strog, ki sega od vseh faze od surovin do dostave končnih izdelkov .

Standardni postopki testiranja:

Potrdilo o surovini: Sledljivost ingotov, preverjanje kemične sestave, toplotna številka, datum proizvodnje itd. .

Nadzor kakovosti in ingota: Spletna elementarna analiza, merjenje vsebnosti vodika, spremljanje učinkovitosti filtra, ultrazvočno odkrivanje napak .

Spremljanje procesov kovanja: Spremljanje temperaturnih profilov v realnem času, količine deformacije, tlak, stanje matrice itd. .

Spremljanje procesa toplote: Enakomernost temperature peči, čas, hitrost hlajenja, temperatura medija itd. .

Dimenzijski in geometrijski pregled natančnosti: Obsežen pregled zunanjih in notranjih premerov, debeline sten, višine, rameni, koncentričnosti itd.

Mehansko testiranje lastnosti:

Vzorčenje: Vzorci so vzeti z kritičnih lokacij (običajno obodne in radialne smeri obroča) v skladu s kovanimi dimenzijami in standardnimi zahtevami za testiranje .

Testi: Natezna (UTS, YS, EL), trdota, udarna žilavost, utrujenost, zloma žilavosti, stres korozije (SCC) .

Nedestruktivno testiranje (NDT):

Ultrazvočno testiranje: 100% volumetric inspection of the entire ring, the most effective method for detecting internal defects (e.g., inclusions, porosity, cracks, intergranular corrosion), often required to meet aerospace standards (e.g., AMS 2630 class AA).

Testiranje penetrana: Zazna površinske in bližnje površinske napake .

Eddy tok testiranja: Zazna površinske in bližnje površinske napake, zlasti za prevodne materiale .

Radiografsko testiranje (RT): Uporablja se za ponovni pregled notranjih napak na določenih kritičnih območjih .

Mikrostrukturna analiza: Metalografski pregled za oceno velikosti zrn, pretoka zrn, stopnja rekristalizacije, porazdelitve oborine, vrste napak itd. .

Merjenje površinske hrapavosti.

Standardi in potrdila:

V skladu z ASTM B247, AMS (Specifikacije za vesoljsko materialno materialo), EN (evropski standardi), GB/T (kitajski nacionalni standardi) itd. .

Sistemska potrdila o kakovosti: ISO 9001, AS9100 (Aerospace) .

EN 10204 Type 3 . 1 ali 3.2 Poročila o materialnih preskusih je mogoče predložiti in na zahtevo stranke lahko uredite certifikat tretjih oseb.

Kovani obroči z aluminijskimi zlitinami velikega premera igrajo ključno vlogo v različnih visokotehnoloških in težkih industrijskih sektorjih zaradi njihovih odličnih skupnih zmogljivosti .

Primarna območja uporabe:

Aerospace: Ohišje motorja letala, komponentni obroči turbine, obroči za obremenitev pristajalnih zobnikov, raketni rezervoar za gorivo, obročni obročki, strukturni obroči vesoljskega plovila itd. .

Energetska industrija: Obroči za opremo jedrske elektrarne, prirobnice glavne gredi vetrne turbine, prirobnice velike tlačne posode, obroče za vodikove rezervoarja za gorivo itd. .

Morski in obalni inženiring: Veliki ladijski trup strukturni priključni obroči, kritični podporni obroči za platforme za vrtanje na morju, globokomorski potopni tlačni trup povezovalni obroči, obroči za nosilce LNG itd. .

Železniški tranzit: Hitrostni priključni obročki za telo, kritični izvleki iz bogije, veliki zavorni obroči za zavor itd. .

Vojska: Veliki topniški pištoli, oklepni obroči za obremenitev vozil, obroči za izstrelitev raket itd. .

Težki stroji: Velike ležajne dirke, gonilne lete, glavni ležaji za stroje za dolgočasne tunele itd. .

Oblikovne prednosti:

Lahka: Nizka gostota aluminijevih zlitin v kombinaciji s postopkom kovanja omogoča znatno zmanjšanje teže v velikih strukturnih komponentah, izboljšanje učinkovitosti in zmanjšanje obratovalnih stroškov .

Velika zanesljivost in varnost: Visoka trdnost, visoka žilavost, odlična odpornost proti utrujenosti in gosta notranja mikrostruktura, ki jo zagotavlja kovanje

Dimenzijska stabilnost: Po strogih obdelavi toplote in stresu so ponarejeni obroči velikega premera dobro dimenzijsko stabilnost med naknadno obdelavo in dolgoročno storitev .

Korozijska odpornost: Zlasti zlitine serije 5xxx kažejo odlično korozijsko odpornost v morskem in industrijskem okolju .

Prožnost oblikovanja: Z izbiro različnih zlitin, temperature toplote in prilagojenih procesov kovanja lahko izpolnite različne zapletene in zahtevne zahteve za oblikovanje .

Omejitve načrtovanja:

Stroški: Proizvodnja kovanih obročev velikega premera zahteva drago specializirano opremo in zapletene procese, kar vodi do višjih začetnih stroškov .

Občutljivost temperature: Nekatere visoko trdne aluminijeve zlitine lahko občutijo razgradnjo uspešnosti v dolgoročnih visokotemperaturnih okoljih, kar zahteva upoštevanje omejitev temperature delovanja .

Vanj: Nekatere zlitine z visoko trdnostjo imajo slabo variabilnost, kar lahko zahteva posebne tehnike varjenja ali zasnovo, da se prepreči varjenje .

Preostali stres: Postopek gašenja za velike odkupnine lahko ustvari znatne preostale napetosti, ki zahtevajo ustrezne obdelave z relitvijo napetosti .

Ekonomski in trajnostni vidiki:

Vrednost življenjskega cikla: Čeprav je začetna naložba velika, vrhunska uspešnost in dolga življenjska doba kovanih obročev zmanjšuje stroške vzdrževanja in nadomeščanja, kar dolgoročno ponuja večjo ekonomsko vrednost .

Uporaba materiala: Kovanje je postopek v bližnji mreži, ki učinkovito zmanjšuje odpadke s surovinami v primerjavi s tradicionalno obdelavo .

Prijaznost za okolje: Aluminijeve zlitine so v celoti reciklirane materiale, ki se uskladijo z načeli zelene proizvodnje; Lahka tehta izdelka prispeva tudi k zmanjšanju porabe energije in emisijah ogljika končnih izdelkov .
