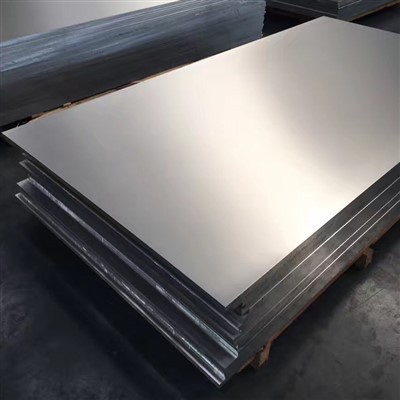

2024 Aluminijasta plošča T351

Z nenehnim napredkom letalske tehnologije in širitvijo letalskega trga se povečuje tudi povpraševanje po visokozmogljivih aluminijevih zlitinah. Povpraševanje po ploščah za aluminijaste zlitine 2024 bo kot odličen letalski material še naprej raslo.

Pošlji povpraševanje

1. sestava materiala in proizvodni postopek

2024 Aluminijeva zlitina (AMS 4035, ASTM B209, EN 485) je visoko trdna zlitina Al-Cu-MG, zasnovana za kritične strukturne aplikacije. T351 temperament zagotavlja optimalno žilavost zloma z obdelavo toplote raztopine, nadzorovanim raztezanjem in naravnim staranjem:

Kemija zlitine:

Baker (Cu): 3. 8-4. 9% (utrjevanje padavin)

Magnezij (mg): 1. 2-1. 8% (tvorba s-faze)

ManganEse (mn): 0. 30-0. 9% (izpopolnjevanje zrn)

Železo (fe): manj kot ali enako 0. 50% max

Osnovni material:

Aluminij (AL): večji ali enak 93,5% (ravnovesje)

Nadzorovane nečistoče:

Cink (Zn): manj kot ali enak 0. 25% max

Chromium (CR): manj kot ali enak 0. 10% max

Silicij (SI): manj kot ali enak 0. 50% max

Natančna termomehanska obdelava:

Neposredno vlivanje mrzlice: 700-750 stopinja moltirana temperatura

Homogenizacija: 480-495 stopnja za 12-24 ure

Vroče valjanje: Zmanjšanje na 400-440

Rešitev toplotne obdelave: 493-502 stopnja (± 3 stopinje) za 1. 5-2 ure

Water Quenching: Cooling rate >170 stopinj /sek

Raztezanje: trajni niz 1. 5-3% (T351 Specific)

Naravno staranje: 30-120 dni pri temperaturi okolice

Potrjeno na AMS 4035 in NAS 402 Specifikacije s polno sledljivostjo vesoljskega vesolja od taline do plošče.

2. Mehanske lastnosti T351 TEMPOR

Lastnina	Minimum	Tipično	Preskusni standard	Aerospace pomen
Končna natezna trdnost	415 MPA	440-480 MPA	ASTM B557	Superiorna od T3.
Moč donosa (RP 0. 2)	275 MPA	300-320 MPA	ASTM B557	85% zadrževanje pri 150 stopinjah
Raztezanje (50 mm merilnik)	8%	10-15%	ASTM B557	Višje v smeri valjanja
Strižna moč	255 MPa	285 MPA	ASTM B831	65% natezne trdnosti
Ležajna moč	580 MPA	620 MPA	ASTM E238	E/D {{0}}. 0 pogoj
Moč utrujenosti (10⁷)	140 MPa	160 MPa	ASTM E466	R =0. 1 pogoj
Trdota (Brinell)	120 Hb	125-135 hb	ASTM E10	Dosledno prek oddelka
Žilavost zloma (K₁C)	35 MPA√M	40 MPA√M	ASTM E399	Prednostna orientacija
Donos stiskanja	275 MPA	300 MPa	ASTM E9	Aplikacije za rebra/spa

3. mikrostruktura in termomehanska obdelava

T351 Posebnosti temperamenta:

Rešitev toplotne obdelave:

Temperatura: 495 ± 5 stopinj

Čas namočenja: debelina 30 min/palčna

Zakasnitev:<10 seconds

Proces raztezanja:

Trajni niz: 2. 0-2. 5%

Toleranca o enakomernosti: ± 0. 15%

Kinetika naravnega staranja:

80% lastnosti v 4 dneh

Popolna stabilizacija v 30 dneh

Mikrostrukturne značilnosti:

Zrnata struktura: Nekristalizirana s palačinkami

Razmerje stranic: 8-10: 1 v smeri valjanja

Faze oborine:

θ '(al₂cu) trombociti (10-100 nm)

Faze s (al₂cumg)

Dispersoidi:

Al₂₀cu₂mn₃ spojine

Gostota dislokacije: 5-8 × 10¹⁰/cm²

Velikost podgradnje: 1-3 μm

4. Dimenzijske specifikacije in tolerance

Parameter	Aerospace toleranca	Komercialna toleranca	Opombe
Debelina (3-150 mm)	±0.3%	±0.7%	AMS 4035 razred A
Širina (1200-3000 mm)	± 3 mm	± 12 mm	ODDELEK ODDELKA 25 mm
Dolžina (2400-12000 mm)	+5/-0 mm	+20/-0 mm	Na voljo natančne reze
Ravna	0. 2% dolžine	0. 5% dolžine	Na NAS 402 zahtev
Squareness	1 mm/1000 mm	3 mm/1000 mm	Kritično za spars
Površinska hrapavost	0. 4-0. 8 μm ra	1. 0-3. 0 µm ra	Zrcalno zaključek neobvezno

Posebne zmogljivosti:

Plošče za prevelike oblike: dolge do 4000 mm × 15000 mm

Ultrazvočni pregled: ASTM B594 Raven AA

Ročni pogoji: obdelan, strižen ali abraziven rez

Težava formula: debelina (mm) × širina (m) × dolžina (m) × 2. 78=teža (kg)

5. Sistemi za odpornost na korozijo in zaščito

Okolje	Uspešnost	Metoda zaščite	Aerospace Application
Izpostavljenost vlažnosti	Pošteno	Priporočena je različica Alclad	Kožne plošče
Slani razpršilec (500 ur)	Revni	Potreben je anodizacija + temeljni premaz	Zunanje strukture
Stresno korozijo	Zmerno	Overting (T851) neobvezno	Kritične komponente obremenitve
Piling	Revni	Obloga bistvena	Krilne površine
Okolje rezervoarja za gorivo	Dobro	Integralni prevleki za rezervoar za gorivo	Strukture krilnih škatel
Galvanska korozija	Pošteno	Izolacijske podložke	Pritrjeni sklepi

Sistemi površinske obdelave:

Alclad prevleka: 5-10% Skupna debelina na stran

Anodizirajoči:

Kromna kislina: 2. 5-5. 0 μm

Žveplova kislina: 10-25 μm

Primer:

Epoksidni prajmerji (8-15 μm)

Kromatni prajmerji (5-8 μm)

Topcoats:

Poliuretanski zgornji plašči (25-50 μm)

Specialna tesnila za rezervoar za gorivo

Kemična pretvorba: titanijev-cirkonijski sistemi

6. Lastnosti obdelave in izdelave

Delovanje	Orodjarski material	Priporočeni parametri	Vesoljska praksa
Rezkanje	Karbidni vložki	Vc =600-1000 m/min, fz =0. 15 mm	Visoka obdelava vrtljajev
Vrtanje	Karbide vaje	Vc =80-150 m/min, fn =0. 1 mm/rev	Potreben je cikel vrtanja peke
Obračanje	Orodja PCD/CBN	Vc =600-900 m/min	Izpolnjena suha obdelava
Reaming	Prevlečeni reamerji	Vc =20-30 m/min	H8 toleranca dosegljiva
Brušenje	CBN kolesa	Vc =30-35 m/sec	Površinska zaključka RA 0. 2μm
EDM	Grafitne elektrode	Tok: 15-30 a	Natančna obdelava votline

Oblikovanje premislekov:

Polmer upogiba: 3T minimalno (t=debelina)

Springback kompenzacija: 2-4 stopinja zahteva

Vroče oblikovanje: 150-190

Oblikovanje Age Creep: 120-130 stopnja za 8-24 ure

Po oblikovanju toplotne obdelave: prepovedano v T351

7. Tehnologije varjenja in združevanja

Omejitve procesa:

Fusion varjenje: na splošno ni priporočljivo

Alternativne metode združevanja:

Kovinjenje: Cherrymax Aerospace zakovice

Lepilno vezanje: FM -300 Filmsko lepilo

Varjenje trenja: omejene aplikacije

Varjenje z laserskim snopom: samo eksperimentalno

Brazing: vakuumska peč

Popravilo protokola varjenja:

Pogoj materiala: samo plošča T351

Kovinska polnila: 4043 ali 2319 zlitin

Predhodno segrevanje: 120-150 Obvezna stopnja

Staranje po valu: 120 stopinj /24 ur priporočljivo

Zahteve NDT: Obvezno za barvanje prodor

8. Fizične lastnosti za vesoljsko zasnovo

Lastnina	Vrednost	Pomen prijave
Gostota	2,78 g/cm³	Teža, kritične strukture
Razpon taljenja	500-635 stopnja	Omejitve zaščite požarnega zidu
Toplotna prevodnost	121 W/m·K	Komponente hladilnega toplote
Električna prevodnost	34% IAC	Avionics stanovanjske aplikacije
Cte (20-100 stopinja)	22.9 ×10⁻⁶/K	Izračuni toplotnega napetosti
Young's Modul	73.1 GPA	Modeliranje fleksiranja kril
Poissonovo razmerje	0.33	Analiza končnih elementov
Stopnja rasti razpok utrujenosti	4 × 10⁻⁴ mm/cikel	Zasnova tolerance
Zmogljivost dušenja	0.001	Vibracijske občutljive komponente

9. Nadzor kakovosti in certificiranje

Protokol za testiranje:

Kemična analiza: Spark OES na ASTM E1251

Mehansko testiranje:

Vzdolžni/prečni vzorci

Natezni testi na veliko 1000 kg

Testiranje žilavosti v zlomu:

K₁c vrednosti za vse pošiljke plošč

Testiranje korozije:

Sredstvo na ASTM G66

Exco per astm g34

Zahteve NDT:

Ultrazvočni na AMS 2631

Fluorescentni pregled prodora

Eddy tok za površinske pomanjkljivosti

Nadzor mikrostrukture:

Velikost zrn na ASTM E112

Analiza porazdelitve oborine

Aerospace certifikati:

AS9100 REV D System kakovosti

Akreditiran NADCAP:

Toplotno obdelavo

Kemična obdelava

Ndt

Mil-specs:

Mil-a -83377

Mil-prf -6855

Odobritev originalne opreme: Boeing D6, Airbus Aims

Varnost v letalstvu EU: Obrazec EASA 1

10. industrijske aplikacije in ravnanje

Aerospace aplikacije:

Kožice za trup letala

Krila in rebra

Komponente pristajalnega orodja

Strukture pritrditve motorja

Platforme za prenos rotorja

Vesoljska rezervoarji za gorivo

Raketni zračni okvirji

Površine za nadzor letenja

Protokol za ravnanje z materialom:

Pogoji skladiščenja:

Temperatura: 15-30 stopnja

Vlaga:<45% RH

Izolacija iz jedkovih materialov

Zahteve za zlaganje:

Lesena dunnage v intervalih 300 mm

Največja višina sklada: 800 mm

Zaščitni prepleteni papir

Dvižni sistemi:

Vakuumske dvigalce

Sistemi širjenja žarkov

Nemagnetne napeljave

Prevozni ukrepi:

VCI (zaviralec hlape korozije)

Paketi sušinja

Vreme odporni na zaprtje

Post-obdelava:

Takojšnje čiščenje površine

Začasna zaščita korozije

Nadzorovano obdobje staranja

Časovno omejeno shranjevanje pred uporabo
