1/2

<< /span>

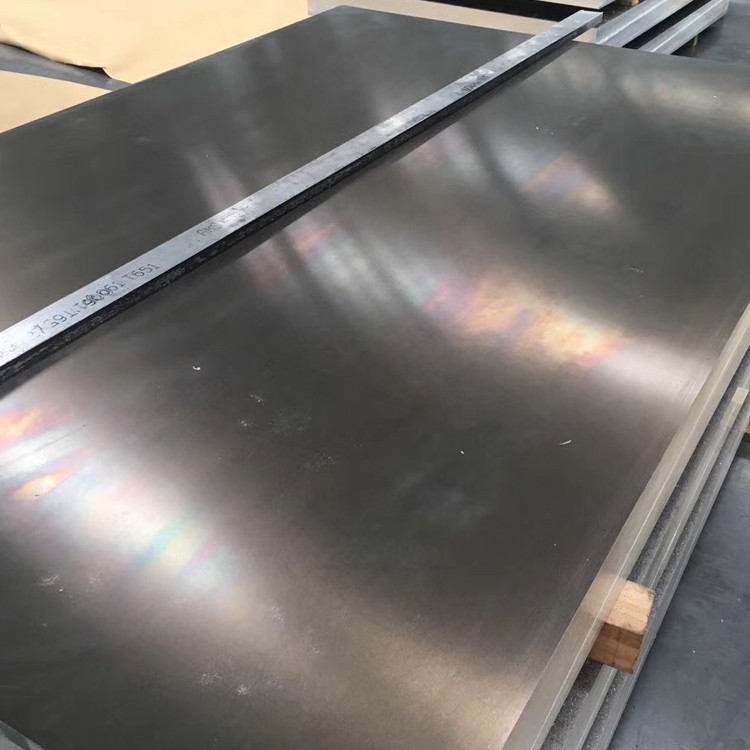

5083 H116 Aluminijasta plošča

Gre za najpogosteje uporabljeno proti rjo aluminijevo zlitino, ki ima visoko moč, zlasti odpornost na utrujenost: visoka plastičnost in korozijsko odpornost, ni mogoče okrepiti s toplotno obdelavo, dobra plastičnost med pol hladnim delom, nizka plastičnost med trditvijo hladnega dela, dobra korozijska odpornost, dobro vadbo, slaba obdelovalnost in lahko polirano.

Pošlji povpraševanje

1. sestava materiala in proizvodni postopek

5083 Aluminijeva zlitina (ASTM B209, EN 485, AMS 4027) je zlitina, ki jo je mogoče zdraviti, zasnovana za ekstremno korozijsko upornost in valilnost . temperatura H116 zagotavlja optimalno kombinacijo trdnosti in korozijske odpornosti na trdnost:

Kemija zlitine:

Magnezij (mg): 4.0-4.9% (krepitev trdne raztopine)

Mangan (mn): 0.4-1.0% (izpopolnjevanje zrn)

Chromium (CR): 0.05-0.25% (korozijski upor)

Železo (fe): manj kot ali enako 0,40% max

Silicij (SI): manj kot ali enak 0,40% Max

Osnovni material:

Aluminij (AL): večji ali enak 94,5% (ravnovesje)

Nadzorovane nečistoče:

Baker (Cu): manj kot ali enak 0,10% max

Cink (Zn): manj kot ali enak 0,25% max

Titanium (Ti): manjši ali enak 0,15% max

Napredni postopek izdelave:

Neposredno vlivanje mrzlice: 680-720 Temperatura taline stopinj

Homogenizacija: 550 stopinj za 8-10 ure

Vroče valjanje: Zmanjšanje na 400-450

Nadzorovano hlajenje: posebna hitrost hlajenja<100°C/min

Stabilizacijsko zdravljenje: 150-180 stopnja za 2-3 ure (H116 Specific)

Hladno valjanje: omejeno zmanjšanje<15% for surface quality

Izravnava napetosti: izravnava napetosti za ravnost

Potrjeno za pomorske standarde DNV, ABS in Lloyds s polno materialno sledljivostjo .

2. Mehanske lastnosti stanja H116.

Lastnina	Minimum	Tipično	Preskusni standard	Pomen morske uporabe
Končna natezna trdnost	275 MPA	300-340 MPA	ASTM B557	Presega zahteve po morski strukturi
Moč donosa (RP0.2)	175 MPA	215-230 MPA	ASTM B557	Ohrani moč pri nizkih temperaturah
Raztezanje (50 mm merilnik)	12%	16-20%	ASTM B557	Odlična duktilnost za oblikovanje
Strižna moč	185 MPA	210-230 MPA	ASTM B831	70% natezne trdnosti
Stiskalni donos	175 MPA	200-215 MPA	ASTM E9	Celovitost strukture trupa
Moč utrujenosti (10⁷)	120 MPa	140 MPa	ASTM E466	Vrhunski v slanih okoljih
Trdota (Brinell)	75 Hb	85 Hb	ASTM E10	Dosledno skozi debelino
Udarna žilavost (-20 stopnja)	25 J	30 J	ASTM E23	Zmožnost arktičnega delovanja
Zloma žilavosti	40 MPA√M	45 MPA√M	ASTM E399	Kritična toleranca na razpoke

3. nadzor in stabilizacija mikrostrukture

H116 Specifična obdelava:

Zmanjšanje hladnega dela: 10-15% največ

Zdravljenje stabilizacije:

Temperatura: 150-180 stopnja

Trajanje: 2-3 ure

Hlajenje: nadzorovano zračno hlajenje

Namen:

Preprečite -fazne padavine (al₃mg₂)

Ohranite korozijsko odpornost

Stabilizirajte mehanske lastnosti

Mikrostrukturne značilnosti:

Velikost zrn: ASTM 5-6 (40-60 μm)

Intermetalne faze:

Al₆ (Mn, Fe) dispersoidi

Fina -faza zavira

Gostota dislokacije: 1-2 × 10¹⁰/cm²

Teksture: šibka valjasta tekstura

Resrystalizacijski delež: 80-90%

Fazna porazdelitev: Enotna porazdelitev topljenosti

Korozijski upor stresa presega standardni H321 temperament z 30-40%.

4. dimenzijske specifikacije in tolerance

Parameter	Standardni razpon	Morska toleranca	Komercialna toleranca
Debelina	3-150 mm	±0.5%	±1%
Širina	1500-3500 mm	± 5 mm	± 15 mm
Dolžina	3000-16000 mm	+10/-0 mm	+25/-0 mm
Ravna	N/A	3 mm/m max	7 mm/m max
Camber	N/A	1 mm/m max	5 mm/m max
Ročni pogoj	Striže	Obdelan rob	Rezanje v plazmi
Površinska hrapavost	1.2-2.5 μm ra	0,8 μm RA	3,0 μm RA

Posebne zmogljivosti:

Plošče za prevelike oblike: Dolge do 4500 mm × 20000 mm

Ultrazvočno testiranje: Popolno skeniranje plošč na ASTM B209

Težava formula: debelina (mm) × širina (m) × dolžina (m) × 2.66=teža (kg)

5. uspešnost korozijskega upora

Okolje	Uspešnost	Korozijska stopnja	Industrijski standard	Zaščitne metode
Morska potopitev	Odlično	<0.001 mm/yr	ASTM G50	Nobena ni potrebna
Splash cona	Odlično	0.002-0.004 mm/yr	NORSOK M001	Anodizacija
Industrijsko vzdušje	Odlično	0.003-0.005 mm/yr	ISO 9223	Premaza v prahu
Kavitacija morske vode	Dobro	<0.05 mm/yr	ASTM G32	HVOF prevleka
Stresno korozijo	Odlično	Brez SCC pri donosu	ASTM G47	Nobena ni potrebna
Galvanska združljivost	Dobro	Nizek bimetalni tok	ISO 8081	Izolacijski kompleti

Možnosti površinskega obdelave:

Anodizirajoča morska ocena: 25-50 μm

Aluminij toplotno razpršilo (TSA): 150-300 μm

Sistemi morskih barv: kombinacije epoksi/katrana za premog

Obloga iz nerjavečega jekla: eksplozivna vezava

Kemična pretvorba: tehnologije brez kromata

6. Lastnosti obdelave in izdelave

Delovanje	Orodje materiala	Priporočeni parametri	Opombe o morskih prijavah
Rezanje v plazmi	Hafnium elektrode	400-600 a, 100-250 ipm	Priprave za varjenje
Rezanje vode	Garnet abraziven	0.8-1.2 kg/min, 300 mm/min	Brez izkrivljanja haz
Vrtanje	Karbide vaje	Vc =60-100 m/min, fn =0.15 mm/rev	Samovšečna zasnova
Rezkanje	PCD vstavki	Vc =1000-1500 m/min	Visok površinski zaključek
Oblikovanje	Pritisnite zavore	Min polmer 3T (t=debelina)	Zmogljivosti za oblikovanje mraza

Prednosti izdelave:

Valibilice: odlično brez predgreva

Hladno delovno sposobnost: do 15% obremenitev

Popravilo varjenja: brez degradacije

Oblikovanje: Odlično v žarjenem stanju

Blizalnost: nizka obraba orodja

Poliranje: sprejme zaključek zrcala

7. Tehnologije varjenja in združevanja

Priporočeni postopki varjenja:

Varjenje plinskega kovinskega loka (GMAW):

Žica: ER5183, ER5356 ali ER5556

Zaščita: argon ali ar/on mešanice

Trenje varilno varjenje (FSW):

Parametri: 600-800 RPM, 150-300 mm/min

Razmerje moči: 85-95% osnovne kovine

Lasersko varjenje:

Power: 4-8 kw laser

Hitrost: 2.5-5 m/min

Varjenje s studeno:

Vrsta praznjenja kondenzatorja

Specifikacije skupnega oblikovanja:

Zadnjici: 60-70 stopinja vključena kot

Fillet zvarki: dolžina nog 6 mm min

Double-Sided Welds: Preferred for >10 mm debelina

Prekinitev temperature:<90°C maintained

8. Fizične lastnosti za oblikovanje morskega oblikovanja

Lastnina	Vrednost	Pomen morske uporabe
Gostota	2,66 g/cm³	Izračuni plovnosti
Razpon taljenja	570-640 stopnja	Marže požarne varnosti
Toplotna prevodnost	117 W/m·K	Aplikacije za izmenjalnik toplote
Električna prevodnost	29% IAC	Električni sistemi na ladji
Specifična toplotna zmogljivost	900 j/kg · k	Toplotno upravljanje v motorjih
Young's Modul	70 GPA	Strukturna togost
Cte (20-100 stopinja)	23.8 ×10⁻⁶/K	Razširitvena skupna zasnova
Magnetna prepustnost	1.000022	Združljivost za odpravo
Termični nevtronski presek	0,22 skednja	Jedrske morske aplikacije

9. nadzor in certificiranje kakovosti

Protokol za testiranje:

Kemična analiza: OES za vsako talino

Mehansko testiranje: vsaka preizkušena plošča

Testiranje korozije:

ASTM G67: Test izgube mase dušikove kisline

ASTM G66: Test premoženja za -fazo

Exco test na ASTM G34

NDT metode:

Ultrazvočni na ASTM B594 Nivo A

Radiografija za vari

Testiranje puščanja za rezervoarje

Makro/mikro pregled: analiza strukture zrn

Mednarodna potrdila:

Pomorske klasifikacije: ABS, DNV, LR, BV

Kode tlačnih posod: ASME oddelek VIII

Standardi na morju: Norsok M -120/m -121

Vojaške specifikacije: Mil-DTL -24441

Mednarodni standardi: EN 1090 Exc3/4

Potrdila o varjenju: ISO 3834-2

Skladnost NACE: MR0175/ISO 15156

10. Industrijske aplikacije in ravnanje

Primarne morske aplikacije:

Ladijski trupi in nadgradnje

Offshore Platform Decks

Zadrževanje utekočinjenega plina

Rezervoarji za balastovo vodo

Podmorski tlačni trupi

Pristanek helikopterjev

Sistemi morskih dvižnih sistemov

Sestavni deli obrata za razsoljevanje

Protokol za ravnanje in shranjevanje:

Temperatura shranjevanja: 10-40 stopnja

Nadzor vlažnosti:<60% RH

Zahteve za zlaganje:

Distančniki lesa na vsakih 500 mm

Omejitev višine zlaganja: 1,2 metra

Zaščita površine:

UV-odporen PE film

VCI papir prepletanje

Dvigalna oprema:

Vakuumski dvigali s širokimi blazinicami

Nemagnetni tramovi

Zaščitni rokavi za rob

Specifikacije prevoza:

Seaworthy embalaža

Enote sušinja v zabojnikih

Združljivost ISO vsebnika

Vremensko odporno prevleko

Specializirani zibelski sistemi

Kazalniki šoka za občutljive dele

Priljubljena oznake: 5083 H116 Aluminijasta plošča, Kitajska 5083 H116 Proizvajalci aluminijastih plošč, dobavitelji, tovarna
