5052 kovana plošča aluminijeve zlitine

5052 Aluminijasta plošča, ki je odporna proti koroziji, kot visokokakovostna aluminijasta zlitina, lahko ohrani stabilnost v različnih jedkovih okoljih. Oksidni film na njegovi površini se lahko učinkovito upira eroziji korozivnih medijev, kot so oksidanti, močne kisline in močne alkalije.

Pošlji povpraševanje

1. sestava materiala in proizvodni postopek

5052 Aluminijeva zlitina (ASTM B209, AMS 4015) je zlitina, ki jo je mogoče zdraviti, optimizirana za izjemno korozijsko odpornost in dobro oblikovanje. Varianta kovane plošče ponuja izboljšane mehanske lastnosti z nadzorovano deformacijsko obdelavo:

Kemija zlitine:

Magnezij (mg): 2. 2-2. 8% (krepitev trdne raztopine)

Chromium (CR): 0. 15-0. 35% (ojačevalnik korozijske odpornosti)

Železo (fe): manj kot ali enako 0. 40% max

Silicij (SI): manj kot ali enak 0. 25% max

Osnovni material:

Aluminij (AL): večji ali enak 96,5% (ravnovesje)

Nadzorovane nečistoče:

Baker (Cu): manj kot ali enak 0. 10% max

Cink (Zn): manj kot ali enak 0. 10% max

Mangan (mn): manj kot ali enako 0. 10% max

Specializiran postopek kovanja:

Proizvodnja lita ingota: 650-690 temperatura taline stopinj

Homogenizacija: 540-560 stopnja za 10-18 ure

Predgrevanje: 400-450 stopnja za 1. 5-2. 5 ur

Odprite umreti:

Začetna deformacija: 425-450

Končni prehodi: 350-400

Razmerje deformacije: 3: 1 do 5: 1

Nadzorovano hlajenje: 30-50 stopinja /uro v ambient

RAZPRODANO RESS: 290-315 stopnja za 1-2 ure

Natančna obdelava: tolerance po meri

Izdelano v sistemu kakovosti ISO 9001: 2015 s polno materialno sledljivostjo.

2. Mehanske lastnosti kovane plošče 5052

Lastnina	Minimalne	Tipično	Preskusni standard	Prednost pred valjano ploščo
Končna natezna trdnost	215 MPA	230-260 MPA	ASTM B557	10-15% višja trdnost
Moč donosa (RP 0. 2)	170 MPA	180-210 MPA	ASTM B557	Izboljšane lastnosti debeline
Raztezanje (50 mm merilnik)	12%	16-20%	ASTM B557	Boljša izotropna duktilnost
Strižna moč	140 MPa	150-170 MPA	ASTM B769	Izboljšane lastnosti robov
Moč utrujenosti (10⁷)	130 MPa	140-150 MPA	ASTM E466	15-20% Vrhunska odpornost na utrujenost
Trdota (Brinell)	60 Hb	68-75 hb	ASTM E10	Enotni profil trdote
Udarna energija (charpy)	22 J	25-30 J	ASTM E23	Izboljšana žilavost
Modul elastičnosti	70,3 GPA	71-72 gpa	ASTM E111	Dosleden elastični odziv
Stiskalni donos	180 MPA	190-215 MPA	ASTM E9	Boljša nosilnost

3. Kovanje mikrostrukture

Parametri natančnosti kovanja:

Razmerje kovanja (skupno zmanjšanje):

Najmanj: 3: 1

Optimalno: 4,5: 1

Največ: 6: 1

Krmiljenje smeri kovanja:

Večsmerna deformacija

Najmanj 15 -odstotno zmanjšanje sekundarne smeri

Profil temperature:

Začetek: 425-450 stopnja

Končno: 350-380 stopnja

Hitrost hlajenja: nadzorovan zrak hladen

Mikrostrukturne značilnosti:

Velikost zrn: ASTM 6-8 (20-45 μm)

Struktura zrn: enaka z minimalnim raztezkom

Intermetalne faze:

Al₃fe disperroidi

Delci al₈mg₅ (nadzorovana velikost)

Gostota dislokacije: 5-7 × 10¹⁰/cm²

Resrystalizacijski delež: 90-100%

Tekstura: randomizirana kristalografska orientacija

Inženiring zrn mej: izboljšane meje visokega kota

4. Dimenzijske specifikacije in tolerance

Parameter	Standardni razpon	Premium toleranca	Komercialna toleranca
Debelina	10-200 mm	± 0. 5 mm	± 1. 0 mm
Širina	600-2500 mm	± 3 mm	± 5 mm
Dolžina	1000-4000 mm	± 5 mm	± 10 mm
Ravna	N/A	0. 2% diagonale	0. 5% diagonale
Površinska hrapavost	N/A	3,2 μm ra max	6,4 μm ra max
Kotni polmer	2-5 mm	± 1 mm	± 2 mm
Ročna naravnost	N/A	0. 5 mm/m	1. 0 mm/m

Posebne zmogljivosti:

Konična debelina: razmerje do 4: 1

Obrisane površine: 3D profiliranje na voljo

Možnosti oblike v bližini mreže: znižani dodatek za obdelavo

Integralne lastnosti: Možni šefi, blazinice in rebra

Težava formula: debelina (mm) × širina (m) × dolžina (m) × 2. 68=teža (kg)

5. Učinkovitost korozijske odpornosti

Okolje	Uspešnost	Korozijska stopnja	Metoda zaščite
Morsko vzdušje	Odlično	<0.05 mm/yr	Anodizirajo (tip II)
Sladka voda	Odlično	Zanemarljivo	Nobeno ni potrebno
Slani razpršilec (ASTM B117)	Zelo dobro	1000+ ure	Kemična pretvorba
Industrijska izpostavljenost	Odlično	<0.1 mm/yr	Prozorno tesnjenje plašča
Stresno korozijo	Odlično	Imunski donos	Nobeno ni potrebno
Galvanska združljivost	Dobro	Potrebna izolacija	Izolacijske podložke
Korozija vrzeli	Dobro	Nizka težnja	Optimizacija oblikovanja

Možnosti izboljšanja površin:

Anodizirajoči:

Type II (žveplova): 10-25 μm

Tip III (trdo): 25-75 μm

Boric-Sulfuric: 5-15 μm

Kemična pretvorba:

Chromat (mil-dtl -5541)

Trivalentni krom

Sistemi titanov-cirkonijeve sisteme

Mehanske obdelave:

Shot Peening (8-12 almen)

Krtačo krtače

Pekoče perlice

6. Učinkovitost obdelave in izdelave

Delovanje	Orodjarski material	Priporočeni parametri	Kakovost površine
Rezkanje	HSS-Co, karbide	Vc =350-450 m/min, fz =0. 2 mm	Ra 0. 8-2. 5 μm
Vrtanje	Karbide vaje	Vc =80-120 m/min, fn =0. 2 mm/rev	H8 toleranca
Obračanje	PCD vstavki	Vc =500-800 m/min	Ra 0. 4-1. 6 μm
Prisluškovanje	HSS-E PAPS	Vc =15-25 m/min	Dober profil niti
Žaganje	Karbid	60-80 m/min, 2-4 zobje	Čist rob
Rezanje vode	Garnet abraziven	38 0 0 bar, 0. 4-0. 8 kg/min	± 0. 1 mm toleranca

Oblikovanje značilnosti:

Upogib (najmanj): 1. 0 t (t=debelina)

Zmogljivost raztezanja: 15-20% enakomerni sev

Springback Factor: 0. 93-0. 96

Hladna delovna meja: 15-18% utrjevanje napetosti

Vroče oblikovanje: 260-370

Zdravljenje po obliki: Nobena ni potrebna

7. Tehnologije varjenja in združevanja

Priporočeni postopki varjenja:

Varjenje z volframom za plinsko volfram (GTAW):

Polnilo: ER5356 ali ER5183

Zaščita: 100% argon

Prehodno čiščenje: bistveno

Varjenje plinskega kovinskega loka (GMAW):

Polnilo: ER5356

Ščit: argon + 30% helij

Način: Prenos razpršitve

Trenje varilno varjenje (FSW):

RPM orodje: 800-1200

Hitrost napajanja: 200-400 mm/min

Orodni material: H13 jeklo

Metode mehanskega spajanja:

Samopomočitvene zakovice: odlična združljivost

Privijanje pretoka: dobro za tanke odseke

Lepilno vezanje: Odlično z epoksidnimi sistemi

Klinanje: dobra oblikovanje omogoča uspešne sklepe

Po vabitvi:

RAZPRODANO RESS: 175-200 stopnja za 1 uro

PWHT: ni potrebno (nerazlično zdravljenje)

Obleka: priporočljivo za uporabo utrujenosti

Pregled: penetrant za barvanje za kritične sklepe

8. Fizične lastnosti za inženirsko oblikovanje

Lastnina	Vrednost	Pomen aplikacije
Gostota	2,68 g/cm³	Lahka konstrukcijska zasnova
Razpon taljenja	605-650 stopnja	Omejitev temperature procesa
Toplotna prevodnost	138 W/m·K	Aplikacije za hlajenje
Električna prevodnost	35% IAC	Električna ohišja
Specifična toplota	880 j/kg · k	Zasnova toplotnega upravljanja
Cte (20-100 stopinja)	23.8 ×10⁻⁶/K	Razširitveni izračun sklepa
Modul elastičnosti	70,3 GPA	Analiza odklona
Poissonovo razmerje	0.33	Parameter simulacije FEA
Zmogljivost dušenja	0.002-0.003	Aplikacije za nadzor vibracij

9. Nadzor kakovosti in certificiranje

Protokol za testiranje:

Kemična analiza: optična emisijska spektroskopija

Mehansko testiranje:

Popolni natezni testni paket (L, LT, ST)

Preslikava trdote po razdelku

Ocenjevanje mikrostrukture:

Določitev velikosti zrn

Ocena vključitve

Intermetalna fazna analiza

Nedestruktivno testiranje:

Ultrazvočni na ASTM B594

Barvanje penetrant za površinske napake

Rentgen za kritične aplikacije

Dimenzijski pregled:

CMM preverjanje kritičnih dimenzij

3D lasersko skeniranje za zapletene geometrije

Merjenje površinskega profila

Na voljo potrdila:

ISO 9001: 2015 Upravljanje kakovosti

AS9100D Vesoljski standard

NORSOK M -650 za morske aplikacije

NACE MR0175/ISO 15156

PED 2014/68/EU za tlačno opremo

Lloyd's Register Material Certificiranje

Odobritev materiala DNV-GL

Materialno preizkusno potrdilo en 10204 3. 1/3.2

10. industrijske aplikacije in ravnanjeOpis izdelkov

Primarne aplikacije:

Morske komponente in okovje

Oprema za kemično predelavo

Transportne strukture

Oprema za predelavo hrane

Arhitekturne komponente

Šole in prirobnice tlačne posode

Oprema za proizvodnjo polprevodnikov

Vojaške komponente strojne opreme

Telesa ventila in ohišja črpalk

Železniške konstrukcije vozil

Smernice za ravnanje z materialom:

Dvigovanje in prevoz:

Uporabite široke najlonske rezine

Izogibajte se verižnemu stiku s površino

V celoti podprite velike plošče

Preprečite kopičenje vlage

Zahteve za skladiščenje:

Shranite v suhem okolju<65% RH)

Izogibajte se stiku z jeklenimi materiali

Uporabite nevtralne pH embalažne materiale

Ko je mogoče, shranite navpično

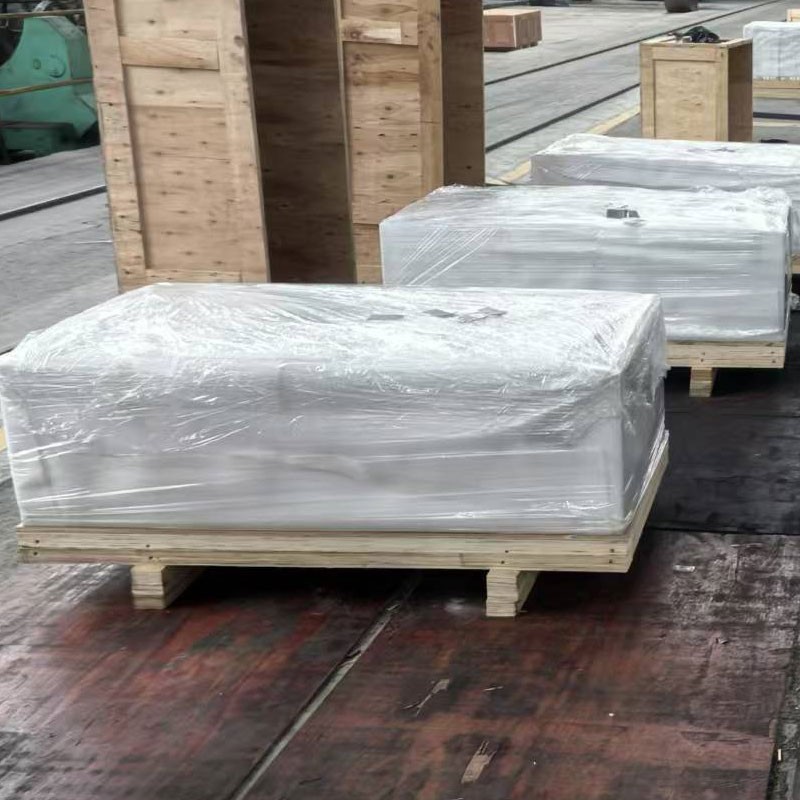

Zaščita površine:

Uporaba zaščitnega filma

Prepletanje s pH-nevtralnim papirjem

VCI (zaviralci hlapnih korozije)

Ročni zaščitniki med prevozom

Priprava obdelave:

Aklimatizirajte za temperaturo nakupovanja

Očistite z ne-alkalnimi detergenti

Uporabite namensko orodje za aluminij

Nanesite rezalno tekočino posebej za aluminij

11. Primerjava kovane proti valjani ploščiOpis izdelkov

Prednosti mehanskih lastnosti:

Izboljšane lastnosti debeline

Zmanjšana smerna sprememba (anizotropija)

Izboljšana uspešnost utrujenosti (15-20%)

Vrhunska obdelovalnost in življenjsko dobo orodij

Boljša dimenzijska stabilnost v službi

Mikrostrukturne koristi:

Rafinirana struktura zrnja

Zmanjšana poroznost (<0.5%)

Nadzorovana intermetalna porazdelitev

Minimizirani učinki segregacije

Ugodne kristalografske teksture

Diferenciatorji uspešnosti:

Večja toleranca za škodo

Izboljšana odpornost proti stresu

Izboljšana dinamična zmogljivost obremenitve

Boljše visokotemperaturno zadrževanje nepremičnin

Vrhunska odpornost na ciklično deformacijo

12. Trajnost in okoljski vidikiOpis izdelkov

Meritve proizvodnje materiala:

Utelešena energija: 165-180 mj/kg

Ogljikov odtis: 9. 5-11 kg co₂e/kg

Reciklirana vsebina: do 75% na voljo

Uporaba vode: 11-15 m³/metrična tona

Recikliranje: 100% brez degradacije

Skladnost z ROHS: Potrdilo o celotni skladnosti

Status dosega: brez svhc snovi

Upoštevanje življenjskega cikla:

Življenjska doba storitve: 25-40+ leta v morskih okoljih

Vzdrževanje: minimalne zahteve

Končna življenjska doba: visoka vrednost ostankov in učinkovitost recikliranja

Okrevanje energije: 95% prihranek energije v primerjavi s primarno proizvodnjo

Vpliv odstranjevanja: netoksična, nenevarna klasifikacija
