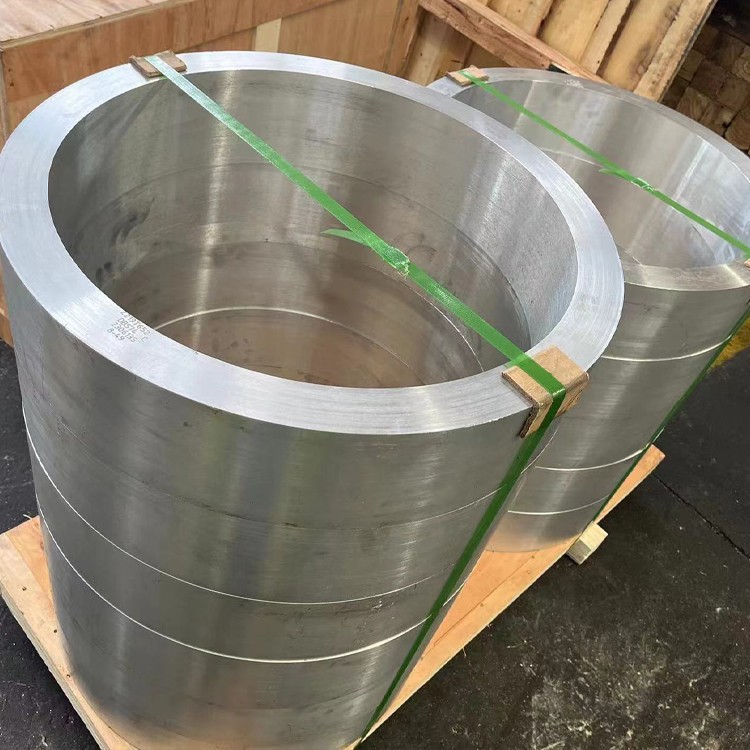

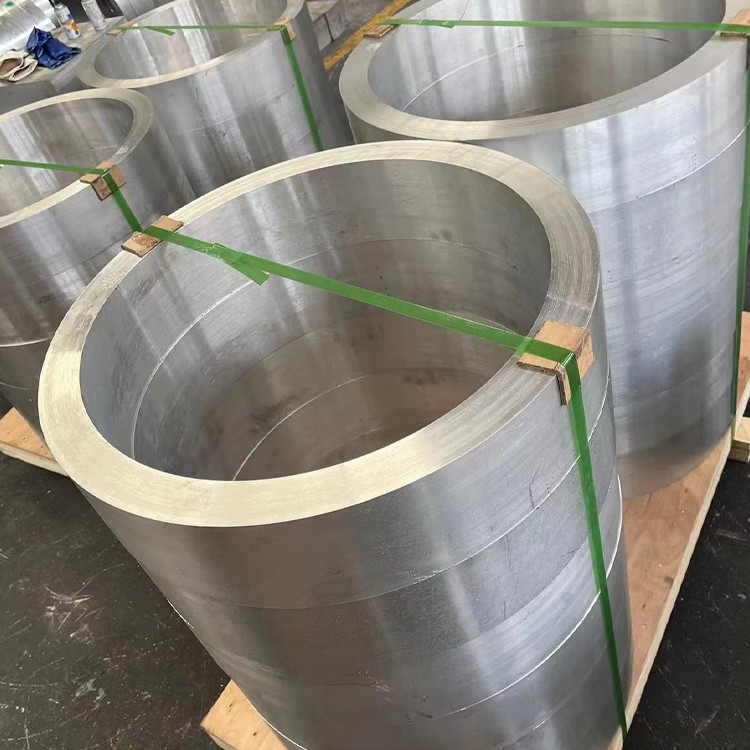

2A12 Aluminijasta kovana cev za vesoljsko vesolje

2A12 Aluminijasta kovana cev je narejena iz aluminijeve zlitine 2A12, za katero je značilna njegova visoka trdnost in trdota . Ta zlitina se lahko obdelava za nadaljnjo izboljšanje njenih mehanskih lastnosti . zaradi svojih odličnih industrijskih lastnosti, ki se uporabljajo v različnih cevi, 2A12 aluminum, ki je bila uporabljena, 2a12 aluminum, ki je bila uporabljena, 2a12 aluminum, ki je bila uporabljena, 2a12 aluminum, ki je bila uporabljena, 2a12 aluminum, ki je bila uporabljena, 2a12 aluminum, ki je bila uporabljena, 2a12 aluminum, ki je bila široko aplikacije .

Pošlji povpraševanje

1. Materialna kompozicija in proces kovanja vesoljskega vesolja

2A12 (AA2124) Kovane cevi za vesoljsko oceno v skladu z AMS 4157, ASTM B247 in MIL-T -9046 specifikacijami, oblikovanimi za optimalno razmerje med trdnostjo in težo v kritnih komponentah leta:

Kemija zlitine:

Baker (cu): 3.8-4.9% (primarno krepitev)

Magnezij (mg): 1.2-1.8% (utrjevanje padavin)

Mangan (mn): 0.30-0.9% (izpopolnjevanje zrn)

Osnovni material:

Aluminij (AL): večji ali enak 92,5% (ravnovesje)

Nadzorovane nečistoče:

Železo (fe): manj kot ali enako 0,30% max

Silicij (SI): manj kot 0,50% max

Cink (Zn): manj kot ali enak 0,25% max

Titanium (TI): manj kot ali enak 0,15% Max

Protokol za natančnost kovanja:

Predhodno segrevanje: 390-430 stopnja pod Argon Shieldom

Isotermalno kovanje: 350-400 stopnja ± 10 stopinj

Razmerje zmanjšanja: 5: 1 minimalno

Nadzor hitrosti napetosti: 0.1-3 sec⁻¹

Poravnava zrnja: vzdolžno odstopanje ± 5 stopinj

Pritisnite zahteve: 12, 000-40, 000 ton hidravlic

Termična kondicioniranje naknadno: Izravnava stresa pri 250 stopinjah /2 uri

Potrjeno za NADCAP AC7102 za vesoljske odkupne s polno digitalno sledljivostjo po standardih AS9100 .

2. Mehanska zmogljivost v vesoljski storitvi

Lastnina	Kovani T6 temperament	Ekstrudirana izhodiščna črta	Aerospace standard
Končna natezna trdnost	440-470 MPA	400-430 MPA	ASTM E8
Moč donosa (RP0.2)	290-330 MPA	260-290 MPA	ASTM E8
Raztezanje (%)	10-15%	7-12%	ASTM E8
Zlok žilavost Kic	38 MPA√M	32 MPA√M	ASTM E399
Moč utrujenosti (10⁷)	145 MPA	120 MPa	ASTM E466
Trdnost stiskanja	420 MPA	380 MPA	ASTM E9
Razpad stresa (100 ur/100 stopinj)	180 MPA	150 MPa	ASTM E139
Ležajna moč	620 MPA	570 MPA	ASTM E238

Superior Anisotropy razmerje (L/T =0.85) zagotavlja 18-22% višja prečna trdnost v primerjavi z običajnimi ekstruziji v aplikacijah za kril .

3. toplotna obdelava in mikrostrukturni nadzor

Zdravljenje z vesoljsko T6:

Zdravljenje rešitev: 495 stopinj ± 5 stopinj za 1-2 ure

Nadzor atmosfere:<20ppm oxygen

Krčenje: raztopina polivinil pirolidona (40% CONC)

Quench rate: >170 stopinj /sek v jedru

Stabilizacija: -55 stopinj kriogeni zadržek/3hr

Staranje: 190 stopinj /12HR + 160 stopinja /10hr dupleksno staranje

Mikrostrukturne značilnosti:

Velikost zrn: ASTM 8-9 (10-20 μm)

Struktura oborine: S '(al₂cumg) faza prevladujoča

Intenzivnost teksture: 3.0-4.5 Naključni večkratniki

Gostota dislokacije: 8 × 10¹⁰/cm²

Fazna porazdelitev:

Al₂cu delci: 0.3-0.8 μm

Al₂cumg delci: 20-50 nm

Prekristalizacija:<5%

4. Dimenzijska natančnost vesoljske ocene

Parameter	Standardni razpon	Kritična toleranca leta	Posebne konfiguracije
Zunanji premer	20-450 mm	± 0,02% OD	Eliptični preseki
Debelina stene	1.5-25 mm	± 3% mas	Stene spremenljive debeline
Dolžina	1-10 m	+0/-0.8 mm	Do 15 m odsekov
Ovalnost	Manj kot 0,4%	Manj kot ali 0,15% za aktuatorje	-
Naravnost	0,5 mm/m	0,1 mm/m (hidravlične črte)	-
Stenski teka	Manj kot ali enak 0,3%	Manj kot ali enak 0,1% TIR (sistemi za gorivo)	-

Metode izdelave vesoljske vesolje:

Vrtilni kovanje za odseke s tanko steno

Tvori pretok

Izotermalno kovanje tiska

Integracija prirobnice z obročkom

Superplastično oblikovanje za zapletene oblike

5. Okoljska trajnost v pogojih leta

Okolje	Ocena uspešnosti	Meritve razgradnje	Sistemi za ublažitev
Višina kolesarjenja	Odlično	<0.001% dimensional change	Pasivacija na AMS 2470
Hidravlična tekočina	Razred A.	0,05 mm/leto erozija	Elektrolitična oksidacija v plazmi
Potopitev jet goriva	Dobro	Povečanje telesne mase<0.5 mg/cm²/yr	Elektrolesa niklja
Termično kolesarjenje	Odlično	Δcte se je ujemal s kompoziti	Razvrščene toplotne ovire
Pogoji zaledenitve	Dobro	Utrujenost<8%	Premazi proti zapisovanju

Izboljšanje površine:

Anodiranje kromične kisline: 8-15 μm debelina

Zdravljenje Tiodize®: mazivo s trdnim filmom

Hvof wc -10 co: 1200 HV50 zaščita

Hermetično tesnjenje: plasti sio₂, ki se nanaša na pare

6. obdelava za vesoljske komponente

Delovanje	Specifikacija orodja	Parametri	Aplikacije za letala
Natančno dolgočasno	Karbid z diamantom	180-250 m/min, 0,05mm/rev	Cilindre za pristajalno prestavo
5- osi rezkanje	Nano-kompozitna orodja Sialn	500-700 m/min	Okovje za krilo
Vrtanje pištole	Karbid, hranjen s hladilno tekočino	30-50 m/min	Tirnice za vbrizgavanje goriva
Brušenje niti	CBN kolesa	10-15 m/min	Niti motorja
Smučanje	Orodja obrazca PCD	80-120 m/min	Hidravlična razdelilna pristanišča

Prednosti obdelave:

Površinska zaključek: ra 0.1-0.4 μm dosegljiv

Izboljšanje krio-obdelave:

Življenje orodja: +250%

Preostali stres: tlačni profil

Zmogljivost EDM: stabilna z bakreno-tungsten elektrodami

Dimenzijska stabilnost: ± 0,005 mm/m po obdelavi

7. Tehnologija združevanja z vesoljskim vesoljem

Parametri varjenja trenja:

Oblikovanje orodij: WC-Co zmaščeno ramo

Vrtenje: 600-900 RPM

Traverse: 80-200 mm/min

Down Force: 12-20 kn

Kakovost zvara:

UTS Učinkovitost: 95% matična kovina

Učinkovitost utrujenosti: 90% osnovni material

Alternativne metode združevanja:

Varjenje z laserskim žarkom:

Power: 4-6 kw

Hitrost: 2-5 m/min

Zaščita: Helijeva plinska zavesa

Lepilno vezanje:

Epoksi poliimidni filmi: 25 MPa striženje pri 150 stopinjah

Površinska priprava: Sol-gel zdravljenje

Mehansko pritrditev:

HI-LITE® Collars: 160- KSI strižna moč

Sistemi zaklepanja: vibracije, odporne na 2000Hz

8. Fizične lastnosti za letalske sisteme

Lastnina	Vrednost	Aerospace pomen
Gostota	2,78 g/cm³	30% lažji od titana
Cte (20-150 stopinja)	22,7 μm/m · stopnje	Ujemajo z ogljikovimi kompoziti
Toplotna prevodnost	138 W/m·K	Učinkovitost hlajenja avionike
Električna upornost	44 nΩ·m	Učinkovitost zaščite EMI
Elastični modul	73 GPA	Optimizacija krila fleksibilnika
Zmogljivost dušenja	0.003	Atenucija vibracij
Magnetna občutljivost	0.72×10⁻⁶	Ne-vmesnik s senzorji
Kriogena žilavost (-196 stopnja)	42 MPA√M	Združljivost sistema LH2/LOX

9. Preverjanje kakovosti in certificiranje vesoljskega vesolja

Nedetruktivno ocenjevanje:

Fazni matrika UT: 15MHz sonde (odkrijte napake 0,3 mm)

Rentgenska tomografija: 5 μm ločljivost voxel

Eddy tokovni niz: 0,2 mm zaznavanje razpok

Termografski pregled: ločljivost podzemne površine 2 μm

Preostalo preslikavo napetosti: XRD z velikostjo 10 μm točke

Testiranje certificiranja:

Testiranje utrujenosti: 10 ° Cycle zmogljivosti

Testiranje lezenja: 10, 000 hr/150 stopinj

SCC Threshold: >120 MPA na ASTM G47

Upornost vnetljivosti: FAR 25.853 skladen

Izkazovanje:<1.0% TML, <0.1% CVCM per ESA ECSS

Odobritve v industriji:

Upravljanje kakovosti AS9100 Aerospace

NADCAP AC7117 NDE POSEBNI PROCES

MIL-F -83142 certifikat Forkings

Odobritev proizvodnje EASA 21G

Skladnost z registracijo ITAR

10. Aerospace aplikacije

Primarna vesoljska uporaba:

Povezave navora pristajanja

Gred za rotor helikopterja

Hidravlični aktuator cilindri

Kanister za izstrelitev rakete

Strukturni rešetki vesoljskih plovil

Ohišje kompresorja

Krmilne lopute

Povezave za nadzor letenja

Embalaža in ravnanje:

Zavijanje VCI folije z dušikom

Zabojnikov, ki jih nadzorujejo sušilec

Upravljanje z najlonskimi trakovi, ki ne označujejo

Protokoli montaže čistega prostora

AS6081 Ponarejena zaščita
